本文摘要：优质A286合金是在A-286合金基础上生长而来只要是提高合金纯洁度限制气体含量控制低熔点元素含量并调整热处置惩罚制度则可使合金的热强性和恒久使用性能提高。 GH2132(A286)(Fe-25Ni-15Cr)质料品种热处置惩罚制度： 棒材、圆饼：980～1000℃1～2h油冷+700～720℃12～16h,空冷 2. 合金于固溶状态举行焊接焊后举行时效处置惩罚。

优质A286合金是在A-286合金基础上生长而来只要是提高合金纯洁度限制气体含量控制低熔点元素含量并调整热处置惩罚制度则可使合金的热强性和恒久使用性能提高。

GH2132(A286)(Fe-25Ni-15Cr)质料品种热处置惩罚制度：

棒材、圆饼：980～1000℃1～2h油冷+700～720℃12～16h,空冷

2. 合金于固溶状态举行焊接焊后举行时效处置惩罚。

密度：7.93 g/cm3, 熔点：1364-1424℃

冷拉棒：980～1000℃1～2h油冷+700～720℃16h,空冷

1. 具有满足的焊接性能可用氩弧焊、点焊、缝焊举行焊接；

A286(Fe-25Ni-15Cr)是一种高温强度高、耐高温氧化的合金质料。

冷镦用冷拉丝：980～1000℃水冷或油冷+700～720℃16h,空冷

GH2132(A286)(Fe-25Ni-15Cr)在650℃以下具有高的屈服强度和持久、蠕变强度而且具有较好的加工塑性和满足的焊接性能。

GH2132(A286)(Fe-25Ni-15Cr)力学性能（室温）如下图：

GH2132(A286)(Fe-25Ni-15Cr)广泛用于制造航空发念头和工业燃气涡轮机上的零部件好比涡轮叶片、加力燃烧室、紧固件等在汽车发念头上也有广泛应用。在650℃以下恒久事情的航空发念头高温承力部件如涡轮盘等。

GH2132(A286)(Fe-25Ni-15Cr)技术尺度：

优质A-286热处置惩罚制度为900℃±10℃1～2h,油冷+750℃±10℃16h空冷。

质料尺度划定的A286热处置惩罚制度见下表:

焊接性能

热轧板、冷轧板：980～1000℃空冷+700～720℃12～16h空冷

GH2132(A286)(Fe-25Ni-15Cr)物理性能如下：

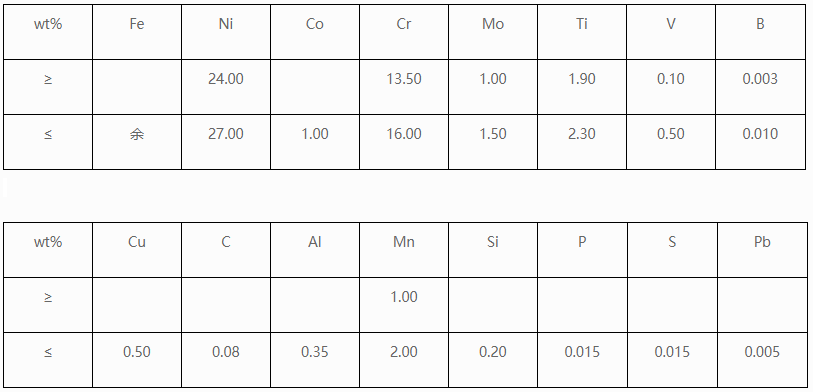

GH2132(A286)(Fe-25Ni-15Cr)化学身分如下图：

GH2132(A286)(Fe-25Ni-15Cr)是铁基沉淀强化型高温合金加入钼（Mo）、钛(Ti)、铝(Al)、钒(V)及微量硼(B)综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度而且具有较好的加工塑性和满足的焊接性能。

适合制造在650℃以下恒久事情的航空发念头高温承力部件如涡轮盘、压力机盘、转子叶片和紧固件等。该合金可以生产种种形状的变形产物如盘件、锻件、板、棒、丝和环形件等。

注:冷拉棒和冷拉丝尺度划定性能磨练不及格时可以不大于760℃时效16h及格后交货。

环件毛坯：980～990℃1～2h油冷+700～720℃16h,空冷

。

本文关键词：GH2132,A286,优质,A286,米6体育,合金,是在,A-286,基础上

本文来源：米6体育官网app下载手机端-www.zz360w.com
